SLMi350新品介绍
SLMi350采用DIP8GW封装,其峰值驱动电流能力达2.5A,通过采用业界领先的双电容隔离技术和“OOK”传输技术,实现了5kVrms的隔离电压和高达10kV的隔离浪涌电压,并具有超过150kV/us的共模瞬态抗扰度(CMTI),保证了在极端恶劣工作环境下,可靠稳定地工作。另外,SLMi350可广泛应用于电机驱动,不间断电源(UPS),EV充电,逆变器等领域。其封装为图1所示 DIP8GW,提供大于7.0mm的爬电和间隙距离。
图1. SLMi350封装图
SLMi350的IGBT的驱动电路

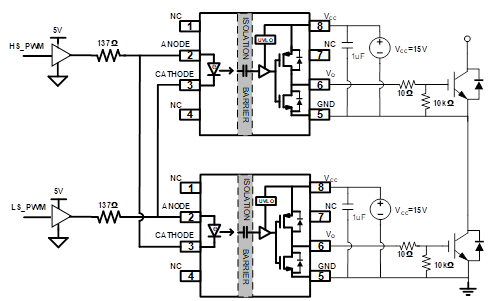

提供互锁保护功能的SLMi350的IGBT驱动电路如图2所示,由于同一桥臂上的两个IGBT的控制信号重叠或开关器件本身延时过长等原因,使上下两个IGBT直通,桥臂短路,此时电流的上升率和浪涌冲击 电流都很大,极易损坏IGBT。由于SLMi350支持输入互锁保护功能,可有效防止上下管的直通问题,严格防止了臂桥短路引起过流情况的出现。
图2. 提供互锁保护功能的SLMi350的IGBT驱动电路
SLMi350的显著优势
通过如图3所示的性能比较可以看出, SLMi350和市场上主流的国际大厂的光耦隔离驱动或是电容隔离驱动相比,优势极为显著:
输入端抗负压能力更强;
输出端电压耐压范围更宽;
CMTI抗干扰能力更加出众;
工作温度更宽。
图3. SLMi350的性能比较
结论
目前,SLMi350已经在变频器,逆变器,UPS,感应加热等不同领域客户测试通过,现可进行大批量供应, 欢迎广大客户朋友到优乐园和数明官网进行样品或评估板的申请。
