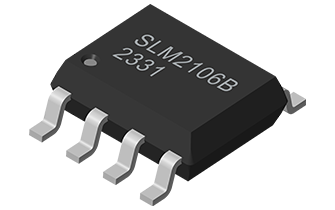

      SLM2106S
      600V, 290mA/600mA高压半桥驱动
      样片申请
      SLM2106S Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SLM2106S是一款高压、高速的功率MOSFET和IGBT驱动器，它提供独立的高边、低边输出驱动信号。采用专有的高压集成电路和锁存免疫CMOS技术，提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达600V。

      产品特性

      为自举供电设计的浮动通道

      全电压范围运行达600V

      允许瞬态负电压，不受dV/dt影响

      驱动电源范围从10V到20V

      欠压闭锁

      3.3V，5V和15V逻辑兼容

      两通道间匹配传输延时

      防止交叉导通逻辑

      典型开通/关断延时：160ns/220ns

      典型驱动电流：290mA/600mA

      输入输出同相

      SOP8，SOP14封装

      安规认证

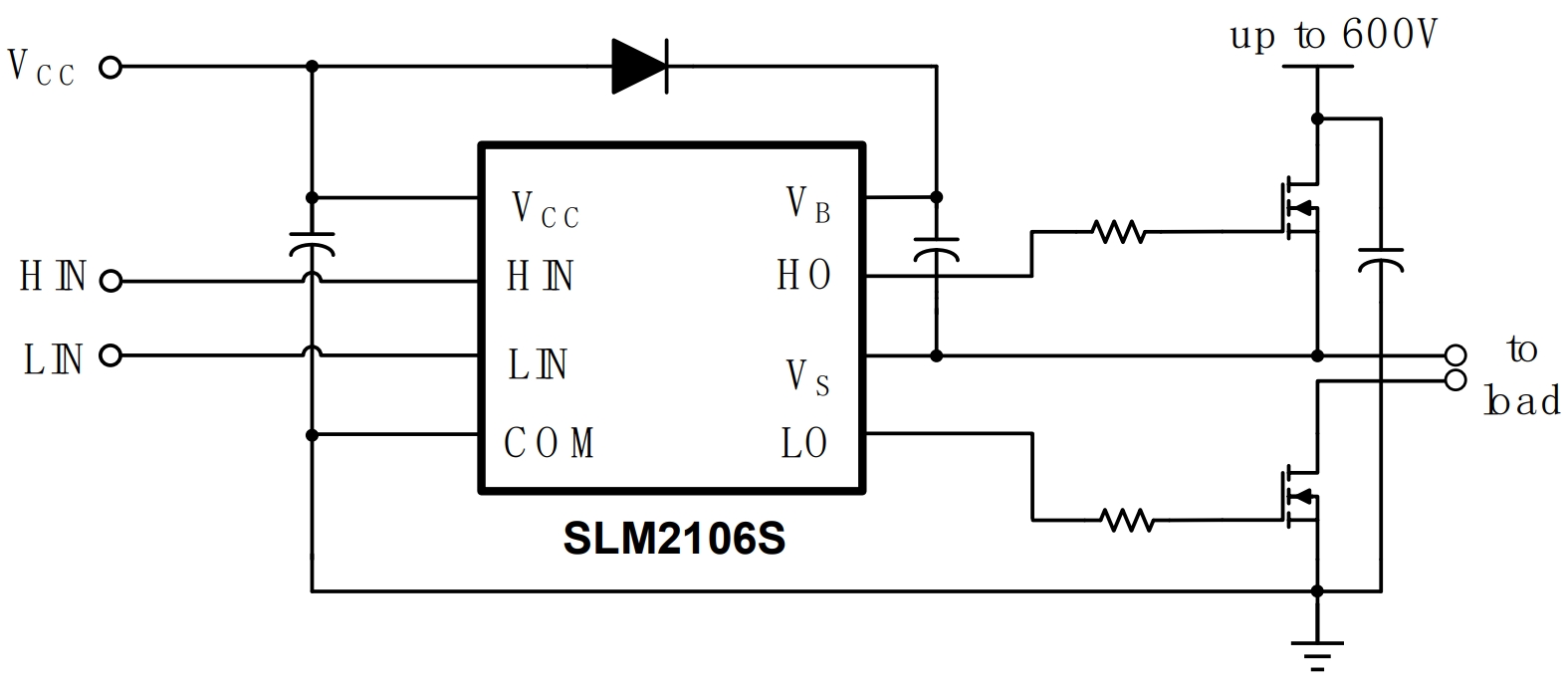

      典型应用图


      产品参数表

      展开过滤器
      Part Number Power Switch IOH/IOL (A) Bus voltage （Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Deadtime Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
      SLM2106SCA-13GTRIGBT/ MOSFET0.29/0.660010-20160/22070/35N/A30-40-125SOP8Reel/2500
      SLM2106SCJ-13GTRIGBT/ MOSFET0.29/0.660010-20160/22070/35N/A30-40-125SOP14Reel/4000
      应用案例
