      SLM501A系列
      24V, 15mA - 150mA 单通道线性恒流LED驱动芯片
      样片申请
      SLM501A Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SLM501A 系列产品是用于产生单通道、高精度恒流源的 LED 驱动芯片,在各种 LED 照明产品中非常简单用。SLM501A 具有宽输入电压范围、高输出精度、超低 drop out 压降、卓越的线性/负载调整率等特性,从而确保在线条灯、发光字、广告面板背光等应用中实现高品质照明驱动。SLM501A 的 VDD 引脚可以充当输出使能 (OE)功能使用,配合数字 PWM 控制线路,可达到更精准的调光应用。此外,SLM501A 精确的过温保护功能及防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

      产品特性

      15mA-150mA电流输出, 19档恒定电流选项,无需外部电阻设定电流

      宽输入电压范围: 3V至24V

      电源转换效率高达98%

      超低drop out压降(20mA驱动时,低至400mV)

      ±5%输出电流精度

      电源及负载调变率0.1%/V

      芯片工作温度 -40℃到125℃

      具有芯片过温保护功能,线性限流

      安规认证

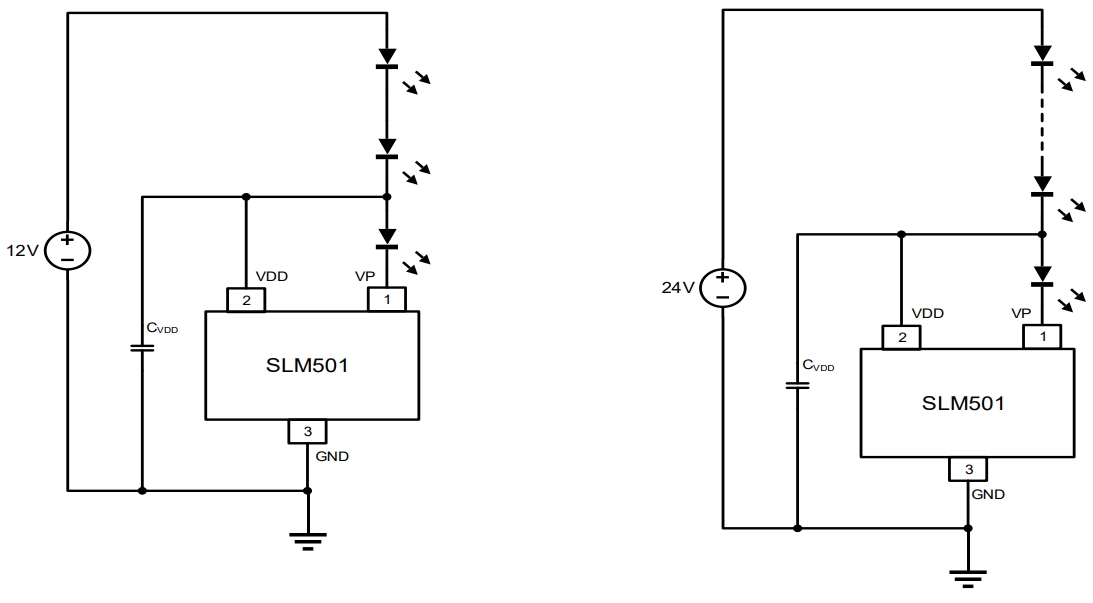

      典型应用图


      产品参数表

      展开过滤器
      Part Number Vin (V) Current Setting Io Setting (mA) Io Accuracy (+/-%) PWM Dimming Operating Temp (℃) Package Group Packing Qty.
      SLM501A3-24Y15,18,20,25,30,35,40,45,50,60,70,75,80,90,100,105,120,135,1505--40-125SOT23-3 SOT89-3Reel/3000 Reel/1000
