      SLM510A系列
      24V, 15mA - 60mA 单通道线性恒流 LED 驱动芯片
      样片申请
      SLM510A Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SLM510A 系列产品是单通道、高精度、可调电流线性恒流源的 LED 驱动芯片,在各种 LED 照明产品中非常简单易用。其在宽电压输入范围内,能保证极高的输出电流精度,从而在大面积的光源照明中,都能让 LED 照明亮度保持均匀一致。

      由于该产品具有稳定的负载和电源调整率,即使在照明电路中电源及负载的变动范围很大时,都能保持稳定的让 LED 亮度,并充分延长 LED 使用寿命。SLM510A 的 VDD 引脚可以充当输出使能 (OE)功能使用,配合数字 PWM 控制线路,可达到更精准的调光应用。

      此外,SLM510A 精确的欠压锁定和过温保护功能及防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。功能,从而在降低系统功耗的同时,不会造成LED闪烁。SLM211A的防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。


      产品特性

      15mA-150mA电流输出, 通过外部电阻可设定电流值

      宽输入电压范围: 3V至24V

      电源转换效率高达98%

      超低drop out压降:20mA驱动时,低至400mV

      ±5%输出电流精度

      电源及负载调变率0.1%/V

      工作温度 -40℃到125℃

      过温保护功能

      欠压锁定保护功能

      安规认证

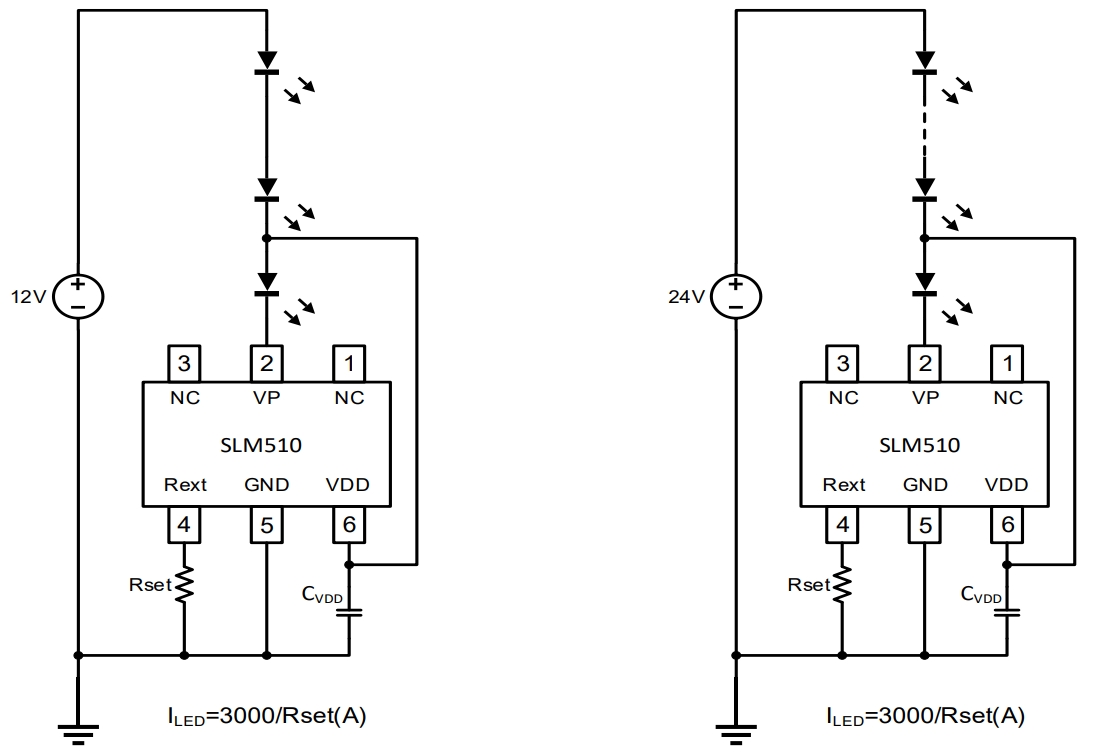

      典型应用图


      产品参数表

      展开过滤器
      Part Number Vin (V) Current Setting Io Setting (mA) Io Accuracy (+/-%) PWM Dimming Operating Temp (℃) Package Group Packing Qty.
      SLM510A3-24YADJ(15~150)5Y-40-125SOT23-6Reel/3000
      应用案例
