SiLM59xx是一款单通道隔离驱动器，提供12A源电流和12A灌电流。主动保护功能包括退饱和过流检测、UVLO、隔离故障报警和 4A 米勒钳位。输入侧电源的工作电压为3V至5.5V，输出侧电源的工作电压范围为13V至30V。所有电源电压引脚都有欠压锁定 (UVLO) 保护。

内部退饱和（DESAT）故障检测可识别IGBT是否处于过电流状态。当退饱和激活时，故障信号通过隔离屏障传输到输入侧，将FAULT输出脚拉低并屏蔽输入信号。在双极性电源供电时，IGBT正常关闭时，其门极电压被钳位至VEE2。如果驱动电源是单极性供电，则可以使用有源米勒钳位，允许米勒电流流过低阻抗路径，从而防止IGBT在高压瞬态条件下动态导通。

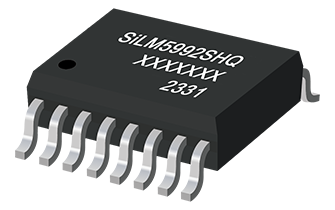

SiLM59xx采用SOP16W 封装，提供符合 UL1577 标准的 5kVRMS 隔离耐压，并且具有最小150kV/us的共模瞬态抗扰度 (CMTI) 。
